直流屏防雷配置方案
一、直流屏防雷配置
在直流屏設計中，我們經常會遇到要求設C級電源防雷器和D級電源防雷器。那么C級電源防雷器和D級電源防雷器究竟是一個什么概念呢？下面我們簡單介紹一下：

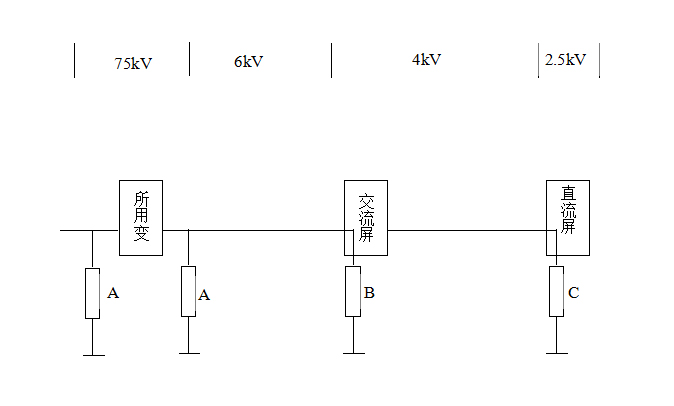

交流系統中的各個位置按照距離源系統的遠近不同，可能產生的過電壓水平不同?；谶@種不同，在該位置使用的設備所具備的過電壓耐受能力也是不一樣的。行業標準對不同位置的過電壓做出了分類。在防雷配置時，配電采用B級電源防雷器，而用戶端(用電器)采用C級電源防雷器和D級電源防雷器。
1、C級電源防雷器裝置
能承受8/20uS雷電流共模20kA沖擊10次，差模10kA沖擊5次。每次檢驗沖擊間隔時間不小于1分鐘。共模殘壓不大于2.5kV，差模殘壓不大于2kV。

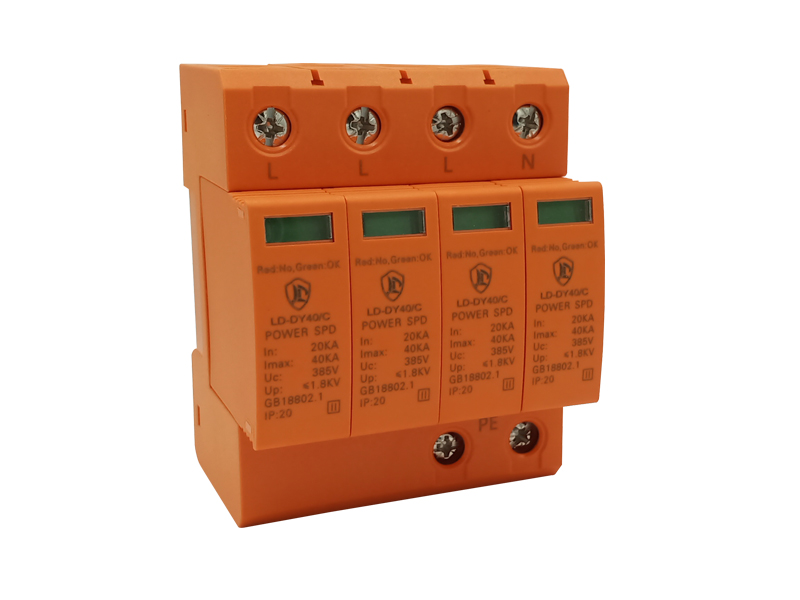

比如下面這個C級電源防雷器參數：
名稱 | 40KA電源防雷器 | |
型號 | LD-DY40/C | N-PE |
試驗級別（依據IEC61643-1） | II | I |
保護模式 | L-PE，N-PE；L-N，N-PE | N-PE |
額定工作電壓(Un) | 220～380V | |
最大持續工作電壓(Uc) | 420V 50Hz/60Hz | 255V 50Hz/60Hz |
電壓保護水平(Up) 在Isn時 | ≤1.8kV | ≤1.2kV |
標稱放電電流(In) | 20kA(8/20μs) | 30kA(8/20μs) |
最大放電電流(Imax) | 40kA(8/20μs) | -- |
雷擊沖擊電流 (Iimp) | -- | 25KA(10/350μs) |
響應時間 (Ta) | ≤25ns | ≤100ns |
后備保護斷路器選型 | D型25A-32A，分斷電流能力為6.5KA | |
接入導線截面(L/N) | ≥6mm2 | |
接入接地線截面(PE) | ≥10mm2 (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條) | |
后備保護斷路器選型 | D型25A-32A | |
工作環境 | -40℃~+85℃ | |
相對濕度 | ≤95% | |
安裝 | 35mm標準電氣導軌 | |
外殼材料 | 增強阻燃PBT | |
測試依據 | GB18802.1、IEC61643-1 | |
2、D級電源防雷器裝置
能承受8/20uS雷電流5kA沖擊5次，每次檢驗沖擊間隔時間不小于1分鐘，殘壓不大于1.5kV。
比如下面這個D級電源防雷器參數：
